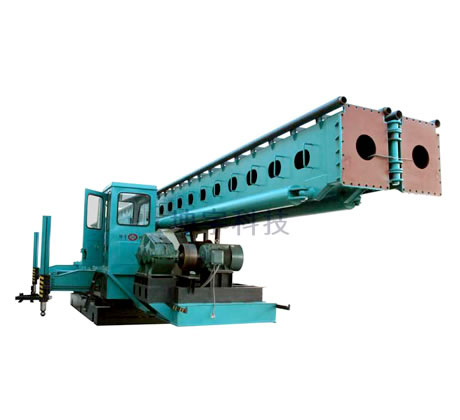

柴油锤桩架

---



柴油锤桩架系列

　　针对砼预制桩的施工工法，我们开发了系列的机电液一体化的全新柴油锤桩架，该桩架可配装筒式、导杆式柴油锤，根据不同的打桩要求，分别适用于4T、6T、8T、10T等不同型号要求的导杆式及筒式柴油锤。

坤宇机械科技推出的新型柴油锤桩架的主要特点

坚固而稳健的液压步履式行走底盘
底盘采用液压步履式行走方式，同时开发设计了双轨八轮行走机构，轨道刚性好不易变形，钢轮不易脱轨，使底盘更加稳健可靠，给桩机创造了一个稳定的基础。

主架采用折叠式结构
桩机主架采用折叠式，使臂架的收放更加便捷、高效，避免上节滑道的二次安装，同时，上下两节间采用了法兰式刚性联接，使得臂架在使用过程中更加稳定，使桩机在施工中不再出现臂架晃动的现象。

折叠式顶部滑轮架
顶部滑轮架采用双重折叠方式，既能满足打桩的需要，又能满足转场运输时不超过运输高度限界，节省运输费用。

支腿油缸满足一次性装车
支腿油采用加长行程的结构，可实现一次性起降装卸车，提高了自装自御的安全性。

机、液结合，卷扬机的操作更加人性化
采用机械与液压相结合的新型操纵方式，不仅使操作变得轻松，同时使得离合与制动更加可靠。因甩掉了传统的机械式操作拉杆装置，使得操纵室也变得更加人性化、舒适化、美观化。

回转驱动强劲稳定
回转机构采用高速柱塞式液压马达与大速比行星式减速机机构，使桩机上部回转更加平稳可靠强劲有力。

液压系统科学合理
采用开式回路，独立的液压油箱，整机采用钢管与胶管配合布局，使得液压系统更加可靠耐用，外观更加整齐条理，系统更易于维护与保养。

安全可靠的电控系统
电气控制系统采用国产名牌产品的电气元件，并以优质的做工，确保电路安全可靠。同时实现操作室内部控制与室外有线遥控的双地控制方式。

优良的外观
外观采用工程机械专用丙烯酸磁漆进行喷涂，该漆具有良好的耐候性和稳定性，对整机的防腐与外观的保持具有很好的效果。

主要型号及技术参数

KYZJ4T-12型

型 号		KYZJ4T-12	主卷扬		单绳拉力	5T
					单绳速度	17m/min
副卷扬	单绳拉力	3T	地面允许***坡度（°）			≤2
	牵引速度	25m/min	***柴油锤型号			4T
***提桩长度		12 m	外形尺寸	工作状态(长宽高)		12.9×4.4×20.4m
沉 桩 最 大 深 度		12 m		运输状态（长宽高）		2.5×3.06×12.9 m
移位方式		液压步履式		拖行状态（长宽高）		14.1×2.51×3.1m
步 履 长 度		1.5 m	整机重量			30 T





KYZJ6T-15型

型 号		KYZJ6T-15	主卷扬		单绳拉力	5T
					牵引速度	24.6m/min
					容绳量	210米
副卷扬	单绳拉力	5T	地面允许***坡度（°）			≤2
	牵引速度	17.5m/min
			配用柴油锤型号			≤DD63
	容绳量	100米
			柴油锤类型			筒式锤
***单桩长度		13 m	外形尺寸	工作状态(长×宽×高)		14.3×4.7×27.6m
***沉管直径		500 mm		运输状态（长×宽×高）		13.5×2.5×3.2 m
移位方式		液压步履式	步 履 长 度			1.5 m
			整机重量			37 T



KYZJ8T-15型

型 号		KYZJ8T-15D	主卷扬		单绳拉力	8T
					牵引速度	24.6m/min
					容绳量	210米
副卷扬	单绳拉力	5T	地面允许***坡度（°）			≤2
	牵引速度	17.5m/min
			***柴油锤型号			DD80
	容绳量	100米
			柴油锤类型			导杆式
***单桩长度		15 m	外形尺寸	工作状态(长×宽×高)		14.3×4.7×27.6m
***沉管直径		500 mm		运输状态（长×宽×高）		15.5×2.5×3.2 m
			步 履 长 度			1.5 m
移位方式		液压步履式	整机重量			43 T



KYZJ10T-15型

型 号		KYZJ10T-115	主卷扬		单绳拉力（KN）	80000
					单绳速度	24．6m/min
副卷扬	单绳拉力（KN）	50000	***柴油锤型号			DD10.3
	牵 引 速 度	17.5m/min
最 大 提 桩 长 度		15 m	外形尺寸	工作状态(长宽高)		13.9×6.3×27.8m
地面允许***坡度（°）		≤2
				运输状态（长宽高）		16.2×2.4×3.2m
移 位 方 式		液压步履式
步 履 长 度		1.5 m	整机重量			47 T

徐州坤宇机械科技有限公司是一家专业生产多功能打桩机、钻机的高新技术企业，产品有全新液压步履式沉管打桩机、轮式全回转埋杆专用钻机、新农村专用小型沉管灌注打桩机、履带式全回转裹体桩专用钻机打桩机、长螺旋钻机打桩机、振动锤系列等桩工产品为一体的，公司始终奉行“德为上、行为先、求真实、去假空、”，的经营理念，坚持“以品质求生存，以效益求发展、销售***产品和服务”的指导方针。本着客户第一的原则，追求完善的服务。 ***限度的为用户提供优质高效的服务。　　

---
