双步履柴油锤桩架系列

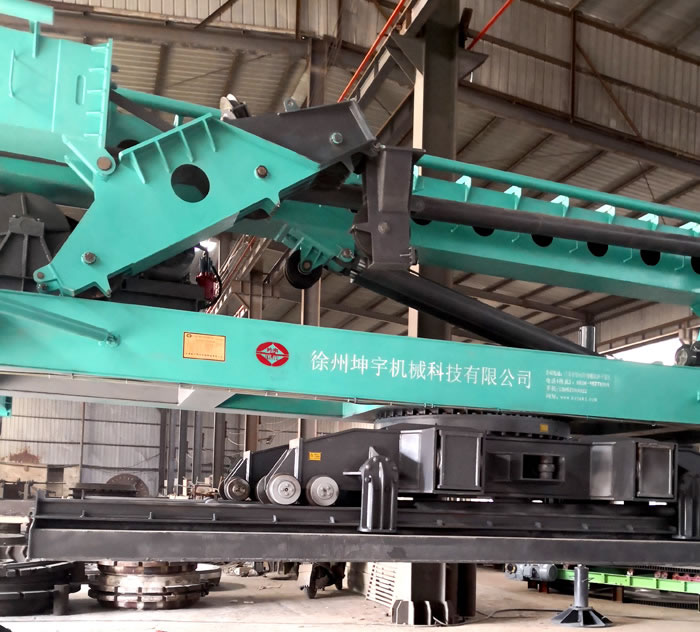

双步履底盘结构,是根据市场需求,并结合施工现场的实际情况,在单步履底盘基础上改进而来的一种新型底盘。
其主要特点有:

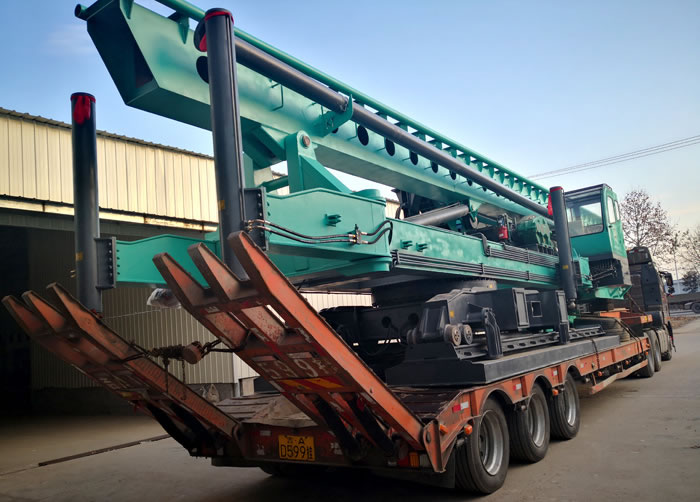

1、底盘分为左右两部分,与中间大梁采用液压伸缩机构,可通过液压操控,实现底盘宽度的变化,以实现转场运输时缩回不超宽,施工时伸开加宽底盘的宽度以实现稳定性。

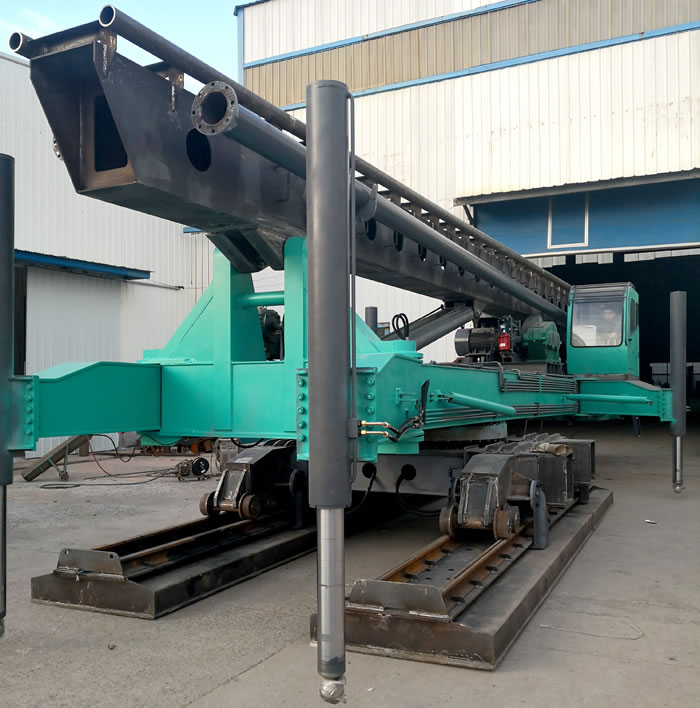

2、底盘分左右两个履靴,中部形成空间,有更好的通过性。
3、行走钢轮可采用八轮或十六轮结构,实现更稳定可靠的行走移位。
4、步履油缸行程增加至2米,进一步增加了移位的快捷性。
5、底盘采用伸缩机构,两步履可实现液压伸缩,以满足转场运输及施工时的不同宽度要求。
主要型号及技术参数
KYZJ6T-15S型
型 号 |
KYZJ6T-15 |
主卷扬 |
单绳拉力 |
5T |
||
牵引速度 |
24.6m/min |
|||||
容绳量 |
210米 |
|||||
副卷扬 |
单绳拉力 |
5T |
地面允许***坡度(°) |
≤2 |
||
牵引速度 |
17.5m/min |
|||||
配用柴油锤型号 |
≤DD63 |
|||||
容绳量 |
100米 |
|||||
柴油锤类型 |
筒式锤 |
|||||
***单桩长度 |
15 m |
外形尺寸 |
工作状态(长×宽×高) |
14.3×4.7×27.6m |
||
***沉管直径 |
500 mm |
运输状态(长×宽×高) |
13.5×2.5×3.2 m |
|||
移位方式 |
液压双步履式 |
步 履 长 度 |
2 m |
|||
整机重量 |
37 T |
KYZJ8T-15S型
型 号 |
KYZJ8T-15D |
主卷扬 |
单绳拉力 |
8T |
||
牵引速度 |
25m/min |
|||||
容绳量 |
210米 |
|||||
副卷扬 |
单绳拉力 |
5T |
地面允许***坡度(°) |
≤2 |
||
牵引速度 |
17m/min |
|||||
***柴油锤型号 |
DD83 |
|||||
容绳量 |
100米 |
|||||
柴油锤类型 |
导杆式 |
|||||
***单桩长度 |
15 m |
外形尺寸 |
工作状态(长×宽×高) |
14.3×4.7×27.6m |
||
***沉管直径 |
500 mm |
运输状态(长×宽×高) |
15.5×2.5×3.2 m |
|||
步 履 长 度 |
1.5 m |
|||||
移位方式 |
液压双步履式 |
整机重量 |
|
KYZJ10T-15S型
型 号 |
KYZJ10T-115 |
主卷扬 |
单绳拉力(KN) |
10T |
||
单绳速度 |
25m/min |
|||||
副卷扬 |
单绳拉力(KN) |
6T |
***柴油锤型号 |
DD10.3 |
||
牵 引 速 度 |
17m/min |
|||||
最 大 提 桩 长 度 |
15 m |
外形尺寸 |
工作状态(长宽高) |
13.9×6.3×27.8m |
||
地面允许***坡度(°) |
≤2 |
|||||
运输状态(长宽高) |
16.2×2.4×3.2m |
|||||
移 位 方 式 |
液压双步履式 |
|||||
步 履 长 度 |
2 m |
整机重量 |
43 T |
KYZJ12T-15S型
型 号 |
KYZJ12T-115 |
主卷扬 |
单绳拉力(KN) |
10T |
||
单绳速度 |
25m/min |
|||||
副卷扬 |
单绳拉力(KN) |
6T |
***柴油锤型号 |
DD12.3 |
||
牵 引 速 度 |
17/min |
|||||
最 大 提 桩 长 度 |
15 m |
外形尺寸 |
工作状态(长宽高) |
13.9×6.3×27.8m |
||
地面允许***坡度(°) |
≤2 |
|||||
运输状态(长宽高) |
16.2×2.4×3.2m |
|||||
移 位 方 式 |
液压双步履式 |
|||||
步 履 长 度 |
2 m |
整机重量 |
45 T |
